您现在的位置:首页-->显微镜/物理光学-->科教用光学仪器 -->JZC型自准测微平行光管
产品编号:p0000585
品    牌:
购买热线:021-65682142、65683854、65688364    服务热线:shuoguangdianzi@126.com

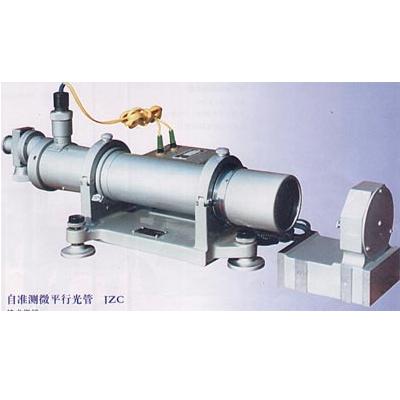

点击查看图片实际尺寸大小
订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0021546 JZC型自准测微平行光管 测量距离:0-20m 分度值:1" . 36000.00 30000.00 现货
产品详细资料

一、用途
  JZC型自准测微平行光管,是一种高精度测试仪器.它可以测量微小角度位移及平面的微小起伏,是目前我们工厂和实验室中常用配置的测试仪器之一.其主要用途如下:
1、测量机床表面及其它平面的平直度;
2、测量长导轨或平尺的直线性;
3、测量两垂直面间的垂直度;
4、测量两光学平面间的角度。

二、应用自准平行光管进行测量的方法
  本仪器可以直接测量微小角度偏差。测量时,当某反射面A供给平行光管一个给定的反射时,从测微目镜中便可看到绿色十字分划线和它的像。转动测微器鼓轮,用测微目镜中瞄准线(黑色十字线)瞄准绿色十字像,从测微器读出相应的数值α1.当另一个反射面B(当然,也可以是同一个反射面的不同位置)同样供给平行光管一个反射时,则将得到另一个角度数值α2.此时.我们得出A与B两面间的夹角:
                                  α=α1-α2
  本仪器还可用来测量平面的微小起伏.测量时,使用本厂提供的平面反光镜,其底边长度为110毫米,利用公式:δ=Ltgα
  (δ为高度起伏,α为角度值)
能算出反光镜的升差或落差.对于本厂反光镜(110毫米)而言,测微目镜中每改变1秒的角度值(即反光镜倾斜1秒).相当于高度变化0.000628毫米>如果用户要求作极精确的测量,我们建议使用者根据自己的需要,做出较精密的反光镜台架.反光镜台架的底边长度的选择取决于被检表面的长度.通常选择的底边长底大约为被检验长度的十二分之一..
  使用仪器时,要注意如下几点:;
1、在用此仪器测量平面的微小起伏时,要注意的移动方向与反光镜偏向相反这一点。因此当两次读数值的差为负值时,表示被侧面升高;高度差为正值时,表示被侧面下降,上述这点很容易判断,只要用手轻轻碰一下反光镜就可以发现。
2、测微器鼓轮的上最小刻度,表示反光镜的角偏斜为1秒。
3、角偏斜的大小与反光镜离开望远物镜的距离无关。
4、准线的移动方向,根据使用者的需要随时可以改变。
5、固定的绿色十字分划线(固定不变的像)不正好处于视场中央.测量时,可不必管它,它仅用于起始时反光镜垂直于平行光管的情况

仪器的成套性
为了使用方便,该仪器在出厂时就与常用的附件配套装箱
   自准测微平行光管                1台
   反射镜                          1个
   6V变压器                        1个
   备复灯泡                        3个
   仪器箱                          1个


技术参数
