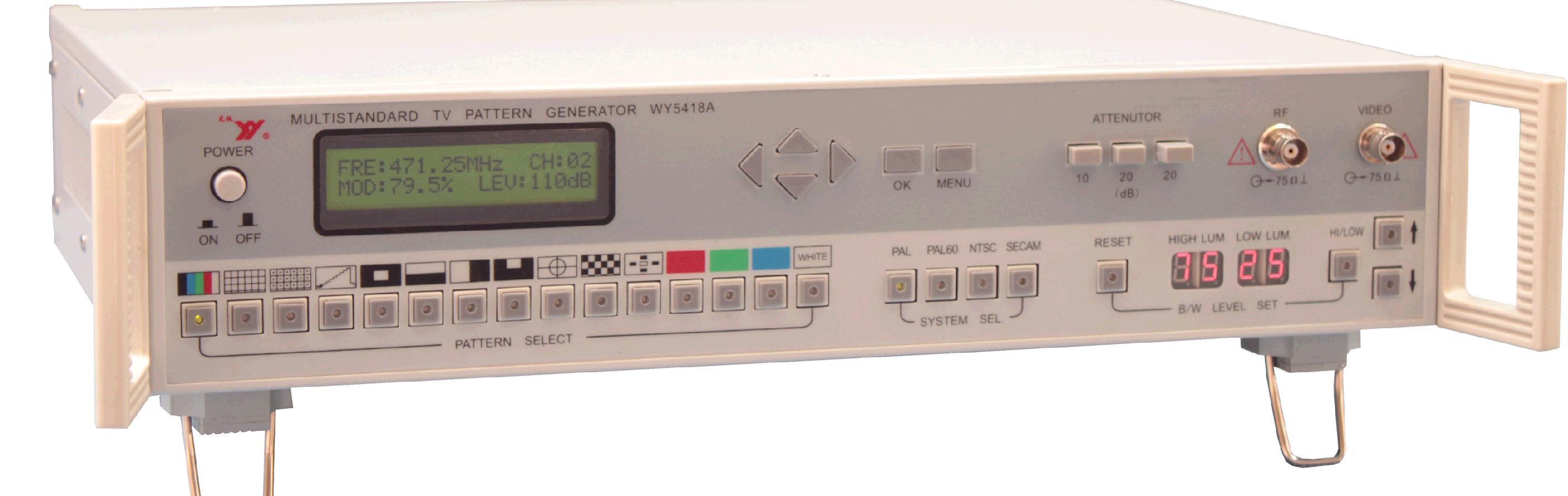

WY5418A 多制式电视信号发生器/WY5418A-2 多制式电视信号发生器（含4幅测试卡）

关于我们	意见反馈	客服中心
联系我们	购物车	用户帮助
郑重说明	收藏夹	广告服务
合作伙伴	订单查询	集团购物

产品查询：本站展示产品众多,使用产品检索查询可以迅速找到您所需要的产品!

您现在的位置：首页 -->示波器-->电视信号发生器 -->WY5418A 多制式电视信号发生器/WY5418A-2 多制式电视信号发生器（含4幅测试卡）

产品编号：p0016504

品牌：

购买热线：021－65682142、65683854、65688364 服务热线：shuoguangdianzi@126.com

订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0041942	WY5418A 多制式电视信号发生器	载波频率范围：45MHz～870MHz	16幅基本图像	21312.00	17760.00	现货
c0041943	WY5418A-2 多制式电视信号发生器（含4幅测试卡）	载波频率范围：45MHz～870MHz	16幅（含4幅清晰度卡）	28512.00	23760.00	现货

产品详细资料

特点
◎ 支持PAL/NTSC/SECAM三大彩色电视制式.
◎ 有CVBS, S-VIDEO,色差分量Y.Cb.Cr三种视频输出方式.
◎ 数字技术发生十六种视频图像和16：9图像（选购件）,适宜LCD和PDP电视机.
◎ 数字频率合成产生载波,能设置存储十个频道数。方便快速换台.
◎ RF输出高电平:达110 dBμV.50dB衰减器分三挡：10dB，20dB，20dB。
◎ 伴音频偏6.5MHz,6MHz,5.5MHz,4.5MHz可变换,兼容多种电视制式.
◎ 窗口黑白电平用户控制,LCD屏菜单式显示多种参数.
◎ 系统通讯控制接口RS232 (选购件).

技术参数

工作特性

项目	技术性能
载波频率范围	45MHz～870MHz,0.25MHz步进,5位数显,频率精度±30PPm.
射频输出电平	110dBµV±10dB(75Ω)，可调节范围20dB, 3位数显,三挡输出衰减器,20dB, 20dB, 10dB.
视频图像信号	WY5418A 多制式电视信号发生器彩条,75%彩条，8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种,
视频图像信号	WY5418A-2 多制式电视信号发生器（含4幅测试卡）彩条,75%彩条，8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种,WY5418A-2增加彩色综合测试卡或飞利浦卡,清晰度卡等4幅(任选4幅)和16：9图像（选购件）
视频输出	CVBS:1Vp-p(75Ω), S-VIDEO:Y: 1.0Vp-p, C :0.7Vp-p, 分量Y,Cb,Cr:Y: 1.0Vp-p, Cb/ Cr: 0.7Vp-p.
音频信号	1kHz和400Hz
伴音载波频偏	4.5MHz, 5.5MHz, 6MHz, 6.5MHz四种,3位数显
图像/伴音载波比	13～20dB可调, 3位数显
调制度	72.5%～90% 2.5%8级步进, 3位数显
外调制能	视频1.0 VP-P （75Ω）.音频5～25dBmV
外形尺寸	420(宽)×90(高)×380(深)

（技术参数以随机说明书为准）

功能/型号制式图像载波频率伴音MHz 音频 RF输出视频输出方式接口

WY5418A PAL
NTSC
SECAM 16幅基本图像 45－870MHz设置存储10个频道数 4.5
5.5
6.0
6.5 1kHz
400Hz 110
dBuV CVBS
S-VIDEO
Y,Cb Cr 　

WY5418A-2 16幅（含4幅清晰度卡） USB
