您现在的位置:首页-->示波器-->音频信号发生器 -->WY1053B 数字合成高频信号发生器(50MHz,DDS)
产品编号:p0016473
品    牌:
购买热线:021-65682142、65683854、65688364    服务热线:shuoguangdianzi@126.com

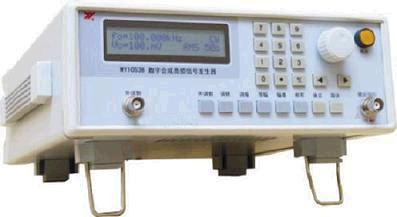

点击查看图片实际尺寸大小
订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0041897 WY1053B 数字合成高频信号发生器(50MHz,DDS) 频率范围:1Hz~50MHz 频率精确度:±10ppm或±0.05 Hz 5731.20 4776.00 现货
产品详细资料
本机使用DDS(直接数字合成)技术。频率覆盖范围1Hz ~50MHz,电压输出范围:1mV~1Vrms,(-107dBm~+13dBm),与传统的模拟高频信号源相比,具有高精度,高可靠性,多功能的优点,是精密型的合成高频信号源。
一、特点:
*硬件全集成化,参数调节软件化,使可靠性达到新高度。
*LCD屏菜单式同时显示:频率,幅值,匹配阻抗,调制度等。
*工作模式可分为:载波、调幅、调频(FSK.ASK.扫频功能为选购)。
*频率精度优于10ppm.
*优于-40dBc总谐波失真度。
*优于±0.5dB幅频平坦度。
*调幅度:三位数显,调制度: 0~100%。
*调频:三位数显频偏:0~100kHz。

技术参数

二、主要技术性能:
1.频率特性
1.1 频率范围:1Hz~50MHz, 6位显示从1.00000Hz~50.0000MHz.
1.2 频率精确度:±10ppm或±0.05 Hz
2.信号谐波失真(50Ω匹配负载,1Vp-p输出时)
<20kHz:-60dBc
20kHz~1MHz:-50dBc
1MHz~10MHz:-40dBc
10MHz~50MHz:-30dBc
3.输出特性
3.1 输出幅度范围:2mV~2Vrms(开路),或1 mV~1 Vrms(50Ω负载)
3.2 输出幅值显示:3位有效数显,从1.00mV~1.00V
3.3 输出阻抗:50Ω
3.4 稳幅特性(频幅平坦度):10Hz~10MHz±0.5dB 1Hz~50MHz±1dB
4.调制特性:
工作模式可分为载波、调幅、调频三种:
4.1 载波特性:
载波频率范围:1Hz~50MHz正弦波。
4.2 调幅特性:
4.2.1 载波频率范围:10kHz~50MHz
4.2.2 调制频率:内调制时1kHz,外调制时10Hz~100kHz。
4.2.3 调幅度:0~100% 三位数显。
4.2.4调制失真:≤2%(内调制时)。
4.2.5外调制输入:当载波幅值为1VP-P,输入±0.4VP-P外调制信号,能达到100%调幅度。
4.3 调频特性:
4.3.1 载波频率范围:100kHz~50MHz
4.3.2 调制频率:内调制时1kHz,外调制:10Hz~100kHz。
4.3.3 调频频偏范围:1kHz~100kHz三位数显。
4.3.4 寄生调幅:≤2%(内调制)。
4.3.5 外调制输入要求:幅值≤1 Vrms,阻抗1kΩ。
4.4 FSK,ASK 特性:
脉宽,间隔时间10μs~10s可设置。
4.5 扫频特性:
4.5.1 扫频范围 1Hz~50MHz,最小步进1Hz,
4.5.2 扫频速率 10ms~10s.
