产品介绍： 　　

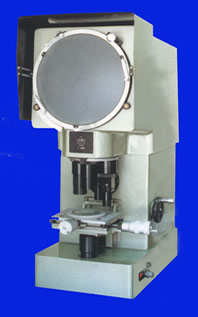

本仪器为轻型投影仪，照明系统和各倍率物镜均采用远心光路，使照明均匀，消除调焦误差带来的测量误差。
本仪器主要对被测零件进行透射式轮廓测量，50X物镜带有反射照明系统，可检测物体外型轮廓及位置尺寸，本仪器结构简单，紧凑，成像清晰，操作方便。
投影仪作为计量仪器主要用于各种外形或表面开关复杂的机械零件和各种模具、刀具的检测，特别用于各种细小零件的检测，避免测量力对测量精度的影响，对于大批量检测尤为方便。

产品特点：
若需观察物体表面质量时，应选用50X物镜，并打开上照明反射系统电源开关，这样便可在投影屏上观测到物件表面情况。
　　使用100X物镜时，须在暗室工作。
　　当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，至投影屏上出现清晰的灯丝像止，这样仪器更能正常工作。

技术参数：
投影屏尺寸： 300mm
物镜： 10x,20x,50x,100x
物方线视场： 30,φ15,φ6,φ3mm
工作距离： 55,12,81,94,16,99,25,52mm
工作台玻璃平板尺寸： φ85mm
工作台最大荷重： 1.5Kg
工作台移动范围： 横向50mm,纵向25m,回转0度-360度°
工作台移动读数格值： 0.01mm
回转游标格值： 0.03度
照明灯泡： 24v 250w
电源： AC220v 50Hz
外形尺寸图： 610*360*930mm
仪器重量： 75Kg
