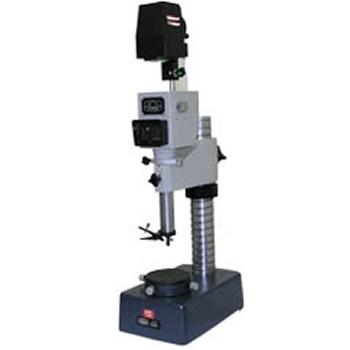

投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相量具、工具与精密零件车间常用的精密仪器之一。
    它可以检定量块以及高精度的柱形量块，对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。

主要附件：
圆形平面工作台  φ2平面测帽
圆形带筋工作台 φ8平面测帽
方形带筋工作台 φ14平面测帽
小三点工作台 R20 球面测帽
辅助工作台 1.5×8刃形测帽

1、采用腊屏新技术，附加读数放大镜、视场亮度匀称，象面清晰。
2、仪器精度高，测量数据稳定可靠。
3、采用光学投影读数方法。
4、一机两用，将投影光学计镜管取下装在机床上，可直接控制加工尺寸。



测量范围（mm）	0~180
分划板分划值	0.001mm
分划板分划范围	±0.1mm
测量力（N）	2±0.2
零位调节范围	20格
测量杆的自由升降距离	0.5mm
投影光学计镜管外径配合尺寸	φ28h6
测量杆与测帽配合的外径尺寸	φ6g6
仪器的准确度	0.25μm
仪器的示值稳定性	0.1μm
仪器的外形尺寸（mm）	340×160×750
仪器重量（KG）	21
