您现在的位置:首页-->基础仪表-->瓦特表、功率分析仪-->WY3860H 1W功率放大器
产品编号:p0016498
品    牌:
购买热线:021-65682142、65683854、65688364    服务热线:shuoguangdianzi@126.com

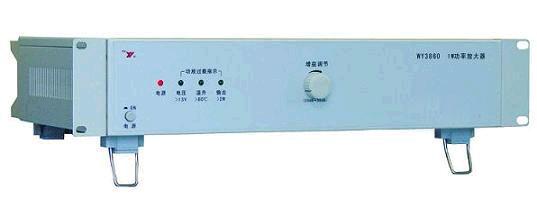

点击查看图片实际尺寸大小
订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0041936 WY3860H 1W功率放大器 频率范围MHz:45—870 输入功率dBm:≤0 24192.00 20160.00 现货
产品详细资料

技术参数

序号

指标名称

符号

单位

参数

测试条件

01

频率范围

BW

MHz

45870



02

输入功率

Pin

dBm

0

频率间隔8MHz

03

输出功率

Pout

W

1W



04

功率增益

GA

dB

30

内置电调衰减器动态10dB

05

输入/输出驻波比





1.31 /

1.51



06

谐波输出

H

dBc

-35



07

杂散输出

N

dBc

-55



08

三阶互调

IM3

dBc

-35



09

增益平坦度



dB

2



10

功放开关控制

高电平(>2.5V):正常工作。此脚悬空时,为关断。

低电平(<1.5V):关断, 关断时电流<0.5A。控制电流<1mA

11

输入负载/连接器

RIN

Ω

75/ BNC



12

输出负载/连接器

RL

Ω

75/ BNC



13

保护报警功能

出现下列故障时,功放关断, 关断时电流<0.5A,并输出TTL电平(高电平:>3.5V,低电平:<0.5V,故障时为低电平):

1 电源过高 ,有相应的LED显示。

2 机壳温度>80±3℃,有相应的LED显示。

3 输出功率过大(>2W),有相应的LED显示。

14

工作温度

TW

-25+55



15

电源电压





220V 50Hz



16

外形尺寸

宽×高×深

mm

440×88×312
